ТОТЕМ 300
Установочный пакет ENLOGIC Runtime
Установочный пакет является .rpm файлом (архив программного обеспечения).
Имя пакета содержит информацию о версии сборки и принадлежности к операционной системе.
Пример:
enlogic-1.0-t300_alt11.1.aarch64.rpm
Принцип формирования имени пакета может быть изменен.
|
Установка EnLogic
Чтобы установить .rpm файл на контроллер, выполните следующие действия:
-
Проверьте доступность контроллера по локальной сети.
Откройте командную строку и используйте команду: ping <IP адрес контроллера>
На пример: ping 192.168.0.77
-
Установите на компьютер приложение для терминального доступа. На пример, WinSCP, Putty или другое удобное.
-
Подключитесь к контроллеру. По умолчанию, пользователь root, пароль root
-
Используя ПО для терминального доступа, скопируйте установочный пакет в папку /tmp контроллера.
Работайте с утилитами терминального доступа согласно справочной системе от производителя ПО.
В ОС контроллера присутствует Midnight Commander (MC, mc) — текстовый двухпанельный файловый менеджер. Он позволяет управлять файлами и каталогами в консольной среде, поддерживает различные операции с файлами, а также работу с архивами и удалёнными системами.
|
4. Установите пакет Enlogic командой: rpm -i имя_пакета.rpm
*Пользователь вводит текст rpm -i enlogic далее, нажимает клавишу <tab> - программа автоматически подставит имя .rpm файла.
Пакет установится и запустится.
5. Для использования tsl необходимо поставить дополнительную библиотеку:
apt-get install libmbedtls-devel
Посмотреть установленный пакет можно командой: rpm -q enlogic
Или, для получения более расширенной информации rpm -qi enlogic
EnLogic формирует на файловой системе контроллера следующие папки:
/opt/enlogic/bin - для размещения системных файлов;
/opt/enlogic/enl1 - для хранения конфигурации;
/opt/enlogic/log - для хранения лог-файла;
Действия после установки
-
Зарегистрируйте EnLogic.
ИС EnLogic подлежит обязательной регистрации.
2. Загрузите конфигурацию
По умолчанию, установочный пакет включает в себя демонстрационную (стартовую) конфигурацию, содержащую в себе минимум заданий.
Это позволяет сразу после установки Enlogic активировать режим опроса и приступить к администрированию: установить время, зарегистрировать и, обновить ИС.
Для дальнейшей работы потребуется создать свою конфигурацию и загрузить её в контроллер.
Конфигурация создаётся в коммуникационной платформе EnLogic IDE, или в модуле "Контроллеры" из состава SCADA-системы.
Ознакомьтесь с РЭ на используемое ПО, используйте справочную систему при создании и загрузке конфигурации.
|
Порты для последовательной передачи данных TOTEM 300:
|
Обновление ИС EnLogic
Периодически, ИС EnLogic получает обновления. Необходимость обновления ИС на конкретном устройстве может возникнуть при наличии задач поддержки новых (или выходе новых версий) протоколов, поддержки новых устройств. Обновление ИС без значимой причины не требуется.
Информация и диагностика
Исполнительная система EnLogic имеет встроенный Web-интерфейс, в который выводится множество полезной информации.
Для перехода в Web-интерфейс ИС запустите браузер и пропишите в адресную строку IP-адрес контроллера, с добавлением через двоеточие порта 30294.
Пример:

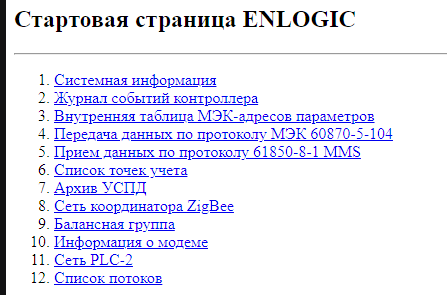

Откроется web-страница:
Основные пункты для контроля и диагностики:
П.1 - Системная информация: информация о платформе, номере версии и регистрации ИС, ссылка на лог работы;
П.2 - Журнал событий контроллера;
П.9 - Список потоков. Предназначен для вывода на экран логов обмена по выбранным задачам;
Удаление EnLogic
Для удаления EnLogic выполните следующие действия:
-
Проверьте доступность контроллера по локальной сети;
-
Подключитесь к контроллеру используя ПО для терминального доступа;
-
Удаление произведите командой: apt-get remove enlogic
-
Если необходимости работать с TSL больше нет, пакет библиотек libmbedtls-devel можно удалить. Используйте команду: apt-get remove libmbedtls-devel
