Передача данных по Modbus RTU

Передача данных от контроллера по протоколу Modbus RTU через COM-порт.

Для этого в конфигурацию опрашиваемого контроллера добавляется протокол "GPRS/CSD", в который добавляют модуль УСО "CSD".

В настройках протокола убирают галочку "Модем" и настраивают COM порт, предназначенный для обмена по протоколу Modbus.

ФБ, требующийся для Modbus TCP не нужен.

Адреса Modbus соответствуют МЭК-адресам параметров в конфигурации EnLogic, но только чётные .

(Адреса через один.)

Карта тегов устройства с полным перечнем свойств тега для протокола Modbus должна включать правильный тип данных. В качестве примера можно взять за основу наш файл "Map Modbus.xls", расположенный в папке: Место установки программы\Bin\IO\XLS .

	Опрос контроллера по сети идет по любому Modbus - адресу. Системный адрес контроллера не участвует в определении. т.е. на шлейфе не должно быть больше одного контроллера. В противном случае нужно использовать ModbusTCP.

Адрес регистра - МЭК адрес параметра (с учетом того, что все параметры имеют размер 4 байта, МЭК - адреса должны быть через один), но только чётные.

Обслуживает Modbus - запрос протокол GPRS\CSD - в нём необходимо настроить скорость обмена.

Для передачи данных от КМ Энтек по протоколу Modbus RTU в режиме slave, в конфигурацию контроллера необходимо добавить протокол GPRS\CSD.

Протокол GPRS\CSD расположен в группе «Специальные».

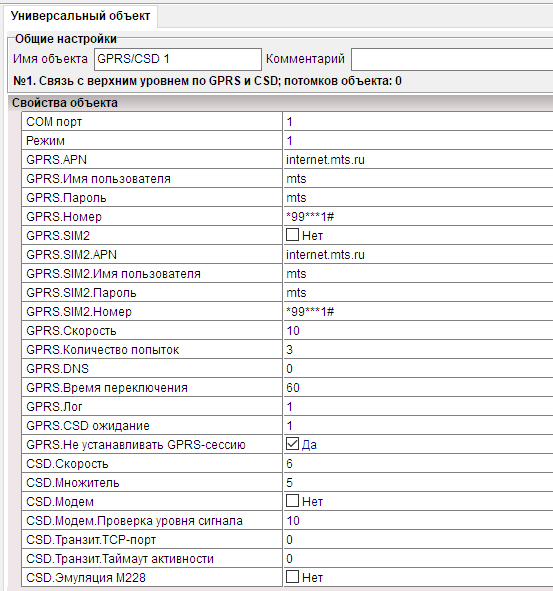

В настройках протокола необходимо указать:

COM порт - прописывается номер COM порта, по которому будет осуществляться передача данных;
Режим - необходимо поставить 1 – работа в режиме CSD (прямое соединение);
CSD скорость - указать код скорости обмена;
GPRS. Не устанавливать GPRS сессию - поставить галочку - («Да»);
CSD. Moдем - снять галку («Нет»);

В качестве модуля в протокол необходимо добавить CSD модуль, и добавить параметры для контроля связи – не добавляя модем. Таким образом можно отслеживать, установилась ли связь с мастером и сколько циклов связи прошло.

Каналы в конфигурацию добавляются стандартным образом.

Карту МЭК - адресов контроллера можно посмотреть (и настроить) из модуля «Контроллеры», используя кнопку на панели инструментов, или функциональную клавишу F8.

Кнопка открытия всплывающего окна для управления картой МЭК - адресов:

Скорректируйте карту адресов и загрузите конфигурацию в контроллер.

Теперь контроллер можно опросить по протоколу ModbusRTU.

Для тестирования контроллер можно опросить сторонним Modbus master'ом. Например, Lectus'ом.
