Новая кроссплатформенная архитектура SCADA-системы ЭНТЕК является дальнейшим развитием уже существующих наработок – нативный модуль визуализации vision работает по данной технологии уже 2 года, и следующий шаг был это реализация нативного конфигуратора проекта SCADA, с одновременным его переосмыслением, и реализацией доступа к проекту через REST, тем самым исключив необходимость прямого доступа к каталогу проекта на файловом уровне.
Существующие проекты SCADA ЭНТЕК возможно конвертировать в новый формат, с максимальным сохранением созданных проектных решений – конфигураций контроллеров, мнемосхем, истории, справочников.

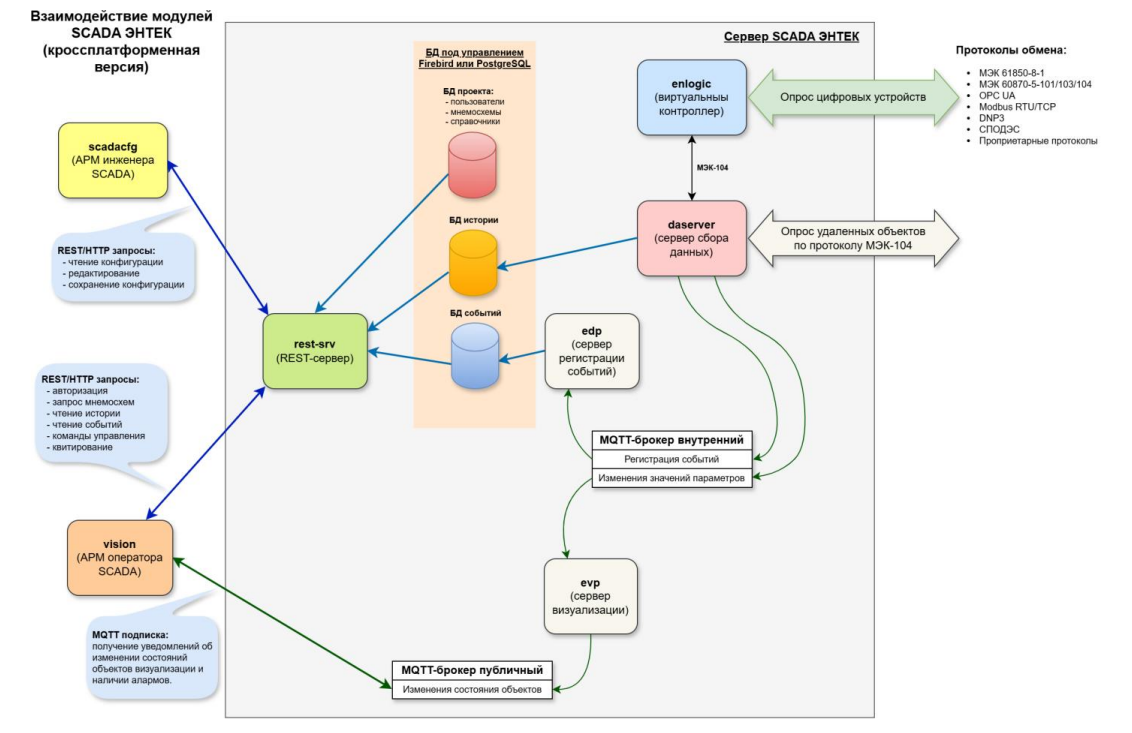

Общая концепция:
- Каталог с проектом SCADA хранится на сервере. Основная конфигурация проекта сохраняется в БД проекта. Некоторые ресурсы проекта (файлы изображений, некоторые другие файлы) – размещаются в каталоге проекта. Доступ ко всем ресурсам проекта с АРМ пользователей производится исключительно через REST API, без прямого доступа к БД и к файлам.
- Клиентское приложение scadacfg в едином интерфейсе реализует все функции по настройке проекта SCADA (функции АРМ инженера).
- Клиентское приложение vision реализует визуальный интерфейс конечного пользователя проекта SCADA (функции АРМ оператора). Серверные модули:
- Сервер СУБД Firebird или PostgreSQL.
- MQTT-брокер Mosquitto. Для обеспечения безопасности и разделения потоков передачи данных на внутренние и внешние потоки возможен запуск двух экземпляров, с разными портами ТСР.
- REST-сервер rest-srv обеспечивает единую точку доступа клиентских приложений к ресурсам проекта SCADA.
- Приложение edp производит прием событий от серверных модулей SCADA и регистрацию событий в БД.
- Приложение evp осуществляет обработку мнемосхем на стороне сервера – получение необходимых для конкретных мнемосхем значений технологических параметров от сервера сбора данных, формирование на основе значений параметров состояний и изменений элементов визуализации, уведомление клиентского модуля АРМ оператора.
- Приложение виртуального контроллера enlogic осуществляет опрос внешних устройств ввода-вывода по различным протоколам обмена, обработку технологических задач пользователя – язык ФБД, скриптовый язык.
- Сервер сбора данных deserver обеспечивает опрос все контроллеров по протоколу МЭК-104 (в планах поддержка напрямую OPC UA и др.), обработку и формирование аварийных сообщений, регистрацию истории, исполнение пользовательских программ обработки на языке Lua
Дополнительное приложение logicstudio – среда настройки контроллеров с исполнительной системой ENLOGIC. Работает как независимое приложение, единый модуль настройки scadacfg обеспечивает интеграцию формируемых конфигураций ENLOGIC в проект SCADA и версионность хранения конфигурационных файлов контроллеров.
